研华工控机小TIPS--工控机设置RS-485串口通讯模式

工控机设置RS-485串口通讯模式

♦♦    导 读   ♦♦

    在连接不同的串口通讯协议设备上需要用到这个设置，方便客户进行灵活转换使用，从而提高生产效率。（如称重机、传感器、转换器等）；

研华系列主板设置3步走：

1、主板跳线

2、BIOS设置

3、引脚定义

•• 主 板 跳 线

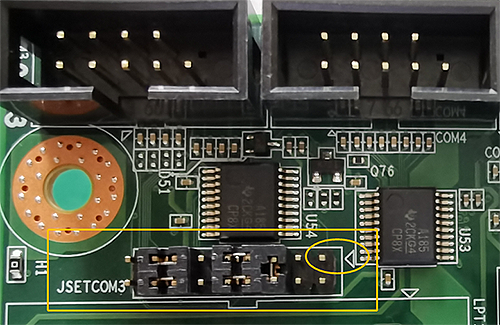

• 默认是“RS-232”、如下图所示（小圆圈○里面的△是针脚位“1”脚）

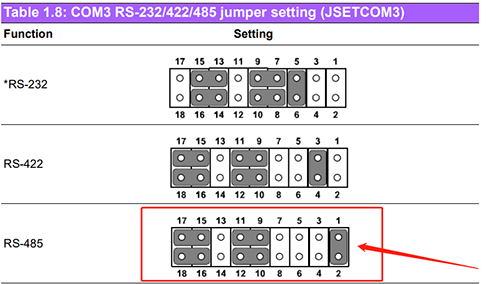

• 需要将跳线为“RS-485”、如下图所示(注意：只是COM3 支持RS-232/422/485)


•• BIOS 设置

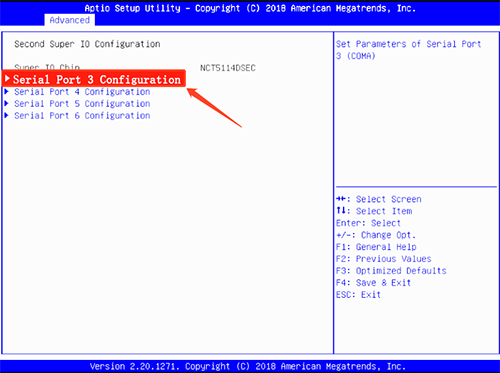

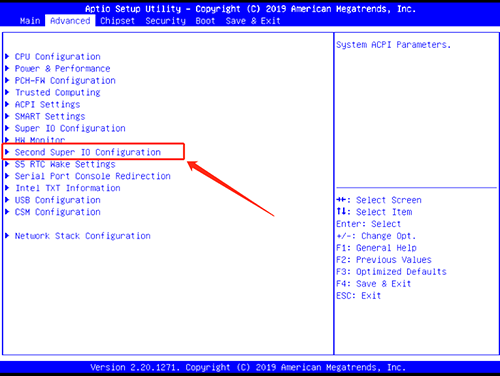

• 开机按“delete”键进入BIOS界面“Advanced- Second Super IO Configuration”

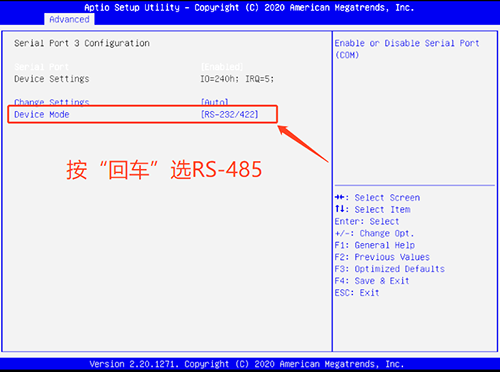

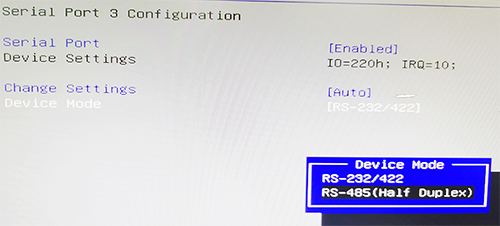

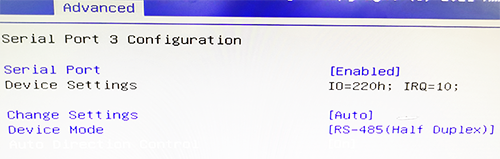

• 在“Device Mode”项按“回车”键，选择RS-485。选好后按“F4”键保存即可

••  引脚定义

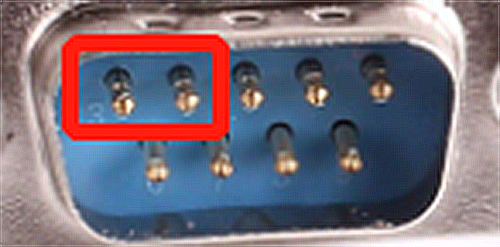

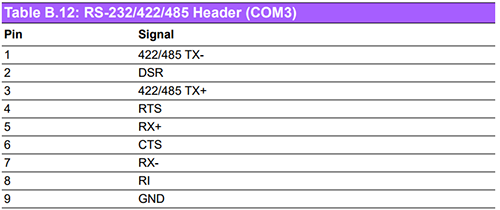

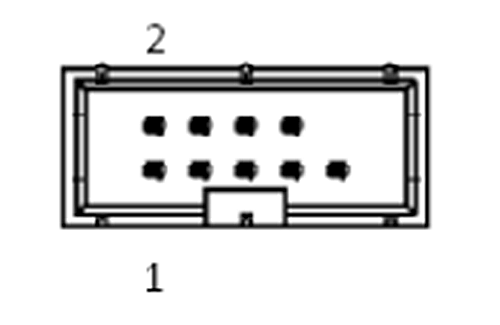

• 串口9in头定义的是1负3正

• 实际接1和2针，原理是1上2下3上

► ► 特殊情况

大部分研华主板是这么设置的，小部分主板只需要BIOS设置或跳线设置。如果要设置RS-422 通讯模式，如同上面提供的信息以及操作设置即可。
